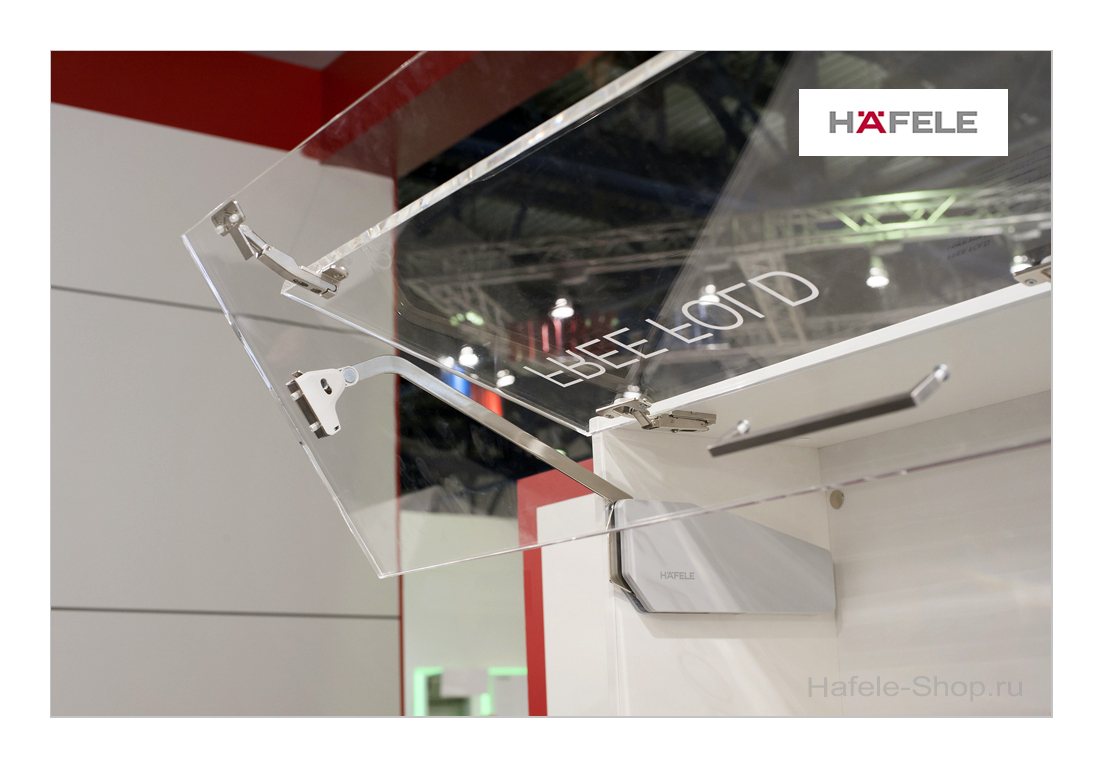

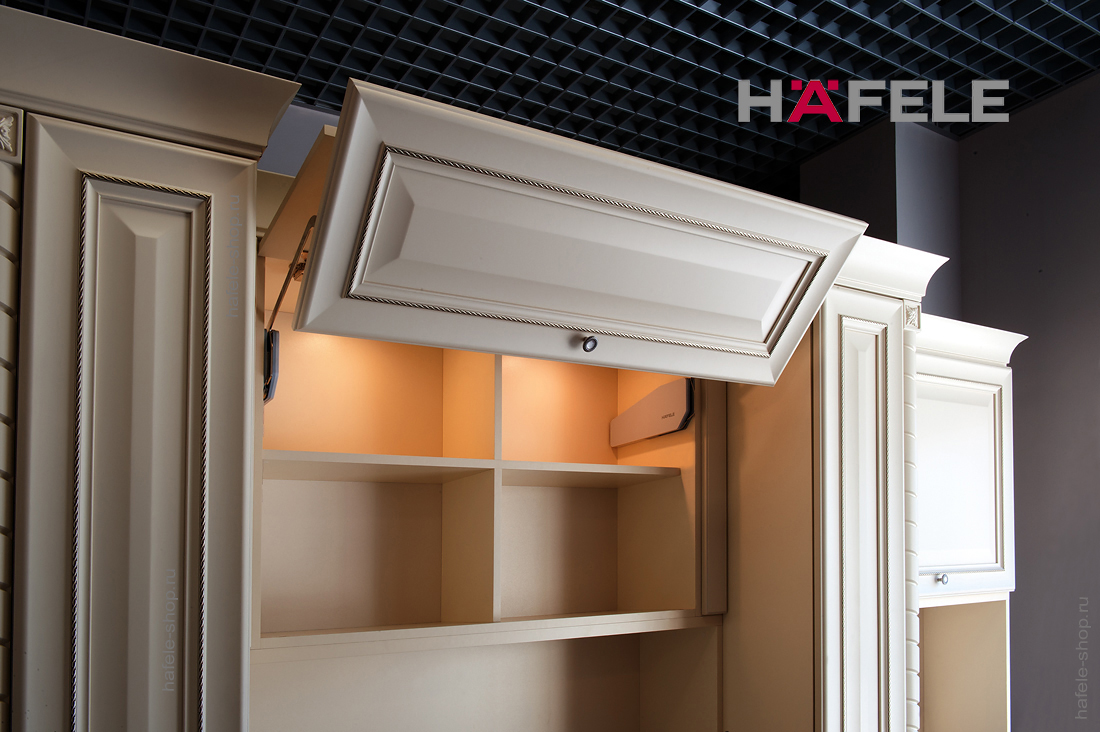

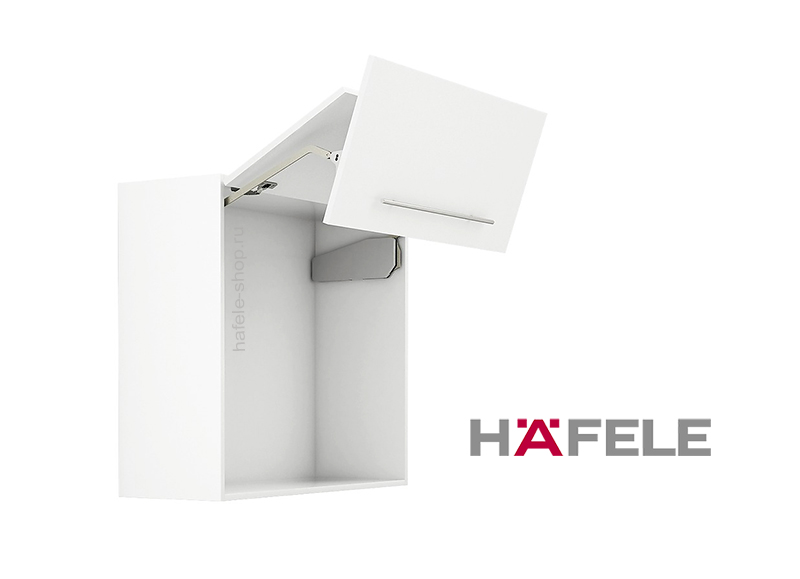

Подъемный механизм складного фасада FREE FOLD.

Высота фасада: 650-730 мм.

Минимальная глубина внутри шкафа, для монтажа: 288 мм.

Все другие необходимые размеры для установки, смотрите в инструкции по монтажу.

Вес фасада: 1,9- 4,0 кг.

СЕРТИФИКАТ КАЧЕСТВА И ИСПЫТАНИЙ.

Подъёмный механизм для фасадов FREE FOLD, испытан под нагрузкой 15,2 кг., при ширине фасада 798 мм, в количестве 40 000 циклов открывания и закрывания.

При ежедневной работе механизма 10 раз в день, гарантия безупречной работы в течении 10 лет.

Калькулятор веса фасада:

Материал:

Фурнитура: сталь, пластмасса.

Заглушка: пластмасса.

Поверхность / цвет:

Фурнитура: хромированная.

Заглушки: светло-серые, RAL 9006.

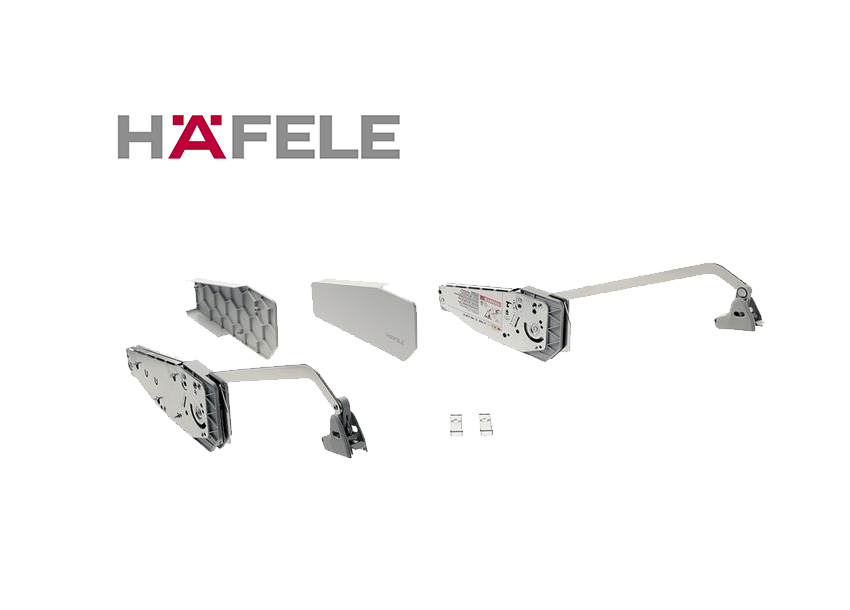

Объём поставки механизма FREE FOLD:

• 2 рычага с подъёмным механизмом для складывающихся вверх створок (правая и левая) с серыми заглушками;
• 2 крепления к фасаду для рычагов;
• 1 инструкция по монтажу.

ИНСТРУКЦИЯ ПО МОНТАЖУ:

ШАБЛОНЫ ДЛЯ РАЗМЕТКИ ОТВЕРСТИЙ - ПРАВЫЙ И ЛЕВЫЙ:

Монтаж и настройка механизма FREE FOLD, - также на видео:

Информация для заказа:

Средние шарнирные петли и верхние петли для фасада с большим углом открывания 120 градусов не входят в комплект, заказывайте, пожалуйста, отдельно.
